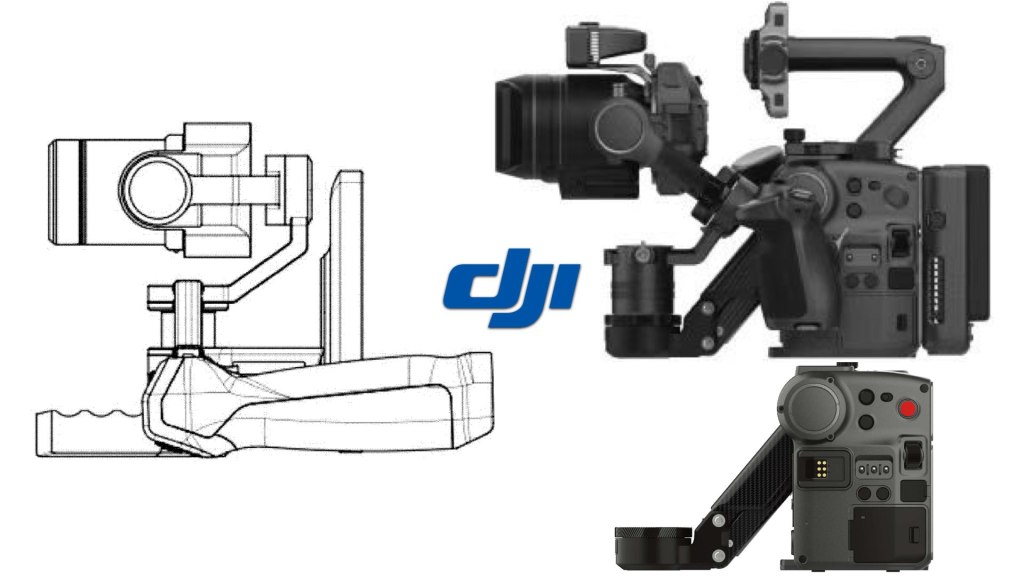

Dessins de la demande de brevet DJI comparés aux photos du cardan (y compris l'ancienne photo du bras)

Voici ce que nous savons du prochain cardan de DJI

Dans cet article, nous essayons de relier les points derrière les nouvelles images intrigantes de DJI qui ont émergé récemment, montrant un appareil à cardan combiné à un appareil photo et un objectif. Il est maintenant temps de se référer à la demande de brevet de DJI de 2020, intitulée « Périphérique de contrôle, système de support, système de caméra et méthode et programme de contrôle ». Enquête un peu.

Nous avons rapporté ici précédemment concernant les nouvelles images qui ont émergé, suggérant un nouvel hybride cardan-caméra. À première vue, la conception démontre les capacités possibles de l’axe z stabilisé qui pourraient prendre d’autres objectifs comme le verre ciné prime. Cela ressemble à une sorte d’hybridation du ZENMUSE X7, avec des objectifs plus gros, et même un capteur séparé du corps (lire : Qu’est-ce que DJI prépare pour Next ? Quelques images intrigantes ont émergé). La structure nous rappelle le cardan LETUS Helix. Cependant, il semble que cet appareil soit bien décrit dans une demande de brevet DJI intitulée « Dispositif de commande, système d’assistance, système de caméra et méthode et programme de commande”. Explorons l’application ci-dessous.

Dessins de la demande de brevet DJI comparés à la photo du cardan

Les images sur l’application sont très similaires aux images du produit plus mature (prototype ?) publiées sur le web. Comme indiqué dans l’abrégé : « La présente divulgation propose un dispositif de commande. Le dispositif de commande est configuré pour commander un mécanisme de rotation pour maintenir de manière rotative un dispositif de caméra. Le dispositif de commande comprend un processeur configuré pour exécuter un programme pour : déterminer un état de montage d’un élément de montage monté sur un mécanisme de support supportant le mécanisme de rotation ; déterminer une plage de rotation du dispositif de caméra couplé au mécanisme de rotation sur la base de l’état de montage de l’élément de montage ; et contrôler une rotation du dispositif de caméra en fonction de la plage de rotation ».

La photo du cardan par rapport à l'ancienne photo.  Notez que c'est le même design

FIGUE. 1 est un schéma illustrant un exemple d’apparence d’un système de caméra selon un mode de réalisation de la présente divulgation. Comme le montre la Fig. 1, le système de caméra comprend un cardan, un dispositif de caméra, un mécanisme de support, une paire d’unités portables, un dispositif portable et un dispositif d’affichage.

FIGUE.  1 est un schéma illustrant un exemple d'apparence d'un système de caméra selon un mode de réalisation de la présente divulgation.  (De la demande de brevet DJI)

Le dispositif de caméra peut être une caméra d’imagerie pour acquérir des images d’un objet inclus dans la plage de caméra souhaitée. Le cardan peut être utilisé pour supporter le dispositif de caméra de manière rotative. Dans certains modes de réalisation, le cardan peut être un exemple de mécanisme rotatif et de mécanisme de support. Par exemple, le cardan peut supporter de manière rotative le dispositif de caméra en se centrant sur l’axe de lacet en utilisant un actionneur. En outre, à l’aide de l’actionneur, le cardan peut en outre supporter de manière rotative le dispositif de caméra en se centrant respectivement sur l’axe de tangage et l’axe de roulis. Dans certains modes de réalisation, le cardan peut changer l’attitude du dispositif de caméra en faisant tourner le dispositif de caméra autour d’au moins l’un des axes de lacet, de tangage et de roulis.

FIGUE.  2 est un schéma illustrant un exemple d'une vue latérale du système de caméra dans un mode portable selon un mode de réalisation de la présente divulgation.  (De la demande de brevet DJI)

Comme le dit le brevet : « La mémoire peut être un support d’enregistrement lisible par ordinateur et peut inclure au moins une mémoire flash telle qu’une SRAM, une DRAM, une EPROM, une EEPROM et une mémoire USB. Dans certains modes de réalisation, la mémoire peut être disposée sur le mécanisme de support. Dans d’autres modes de réalisation, la mémoire peut être configurée pour être détachable du mécanisme de support ».

Fonction de zoom

Comme le montre la Fig. 4, le dispositif de caméra comprend une unité de caméra et une unité d’objectif. L’unité de caméra comprend un contrôleur de caméra, un élément de caméra, une mémoire et un capteur de position. Le contrôleur de caméra peut comprendre un microprocesseur tel qu’une unité centrale de traitement (CPU) ou un microprocesseur (MPU), ou un microcontrôleur (MCU), ou similaire. De plus, comme le montre la Fig. 4, l’unité d’objectif comprend un contrôleur d’objectif et une pluralité de lentilles qui peuvent être disposées à l’intérieur d’un barillet d’objectif de l’unité d’objectif. Dans certains modes de réalisation, la pluralité d’objectifs peut fonctionner comme un objectif zoom ou un objectif de mise au point. Au moins une partie ou la totalité de la pluralité de lentilles peut être configurée pour être mobile le long d’un axe optique.

Fonction d’objectif interchangeable

Dans certains modes de réalisation, l’unité d’objectif peut être un objectif interchangeable qui peut être détachable par rapport à l’unité de caméra. Dans certains modes de réalisation, le contrôleur de lentille peut amener une ou plusieurs lentilles à se déplacer le long de la direction de l’axe optique sur la base d’une instruction de commande de lentille provenant du contrôleur principal. Par exemple, une instruction de commande d’objectif peut être une instruction de commande de zoom ou une instruction de commande de mise au point.

FIGUE.  3 est un schéma illustrant un exemple d'une vue latérale du système de caméra dans un mode fixe selon un mode de réalisation de la présente divulgation.  (De la demande de brevet DJI)

Comme le montre la Fig. 4, le dispositif d’affichage comprend un écran tactile. Le dispositif d’affichage peut être configuré pour afficher une image capturée par le dispositif de caméra sur l’écran tactile. Le dispositif d’affichage peut afficher un écran de réglage pour régler diverses conditions de fonctionnement du cardan et de la caméra sur l’écran tactile. En outre. L’utilisateur peut indiquer le fonctionnement du cardan et de la caméra via l’écran tactile.

Fig 4 de la demande de brevet DJI : dispositif de contrôle, système de support, système de caméra et méthode et programme de contrôle

Dans le système de caméra décrit ci-dessus, l’attitude de la paire d’unités portables peut être ajustée sur la base d’un mode de prise de vue.

Découvrez l’intégralité de l’application ci-dessous :

Demande de brevet DJI : dispositif de contrôle, système de support, système de caméra et méthode et programme de contrôle

D’après les données ci-dessus (images et application), nous pouvons émettre l’hypothèse solide que DJI vise à lancer un cardan très performant, qui comprend une unité de caméra (probablement avec un grand capteur comme le Super 35), une unité d’objectif détachable qui peut acceptent également les objectifs zoom et un mécanisme de stabilisation avec des unités portables et un écran tactile. À ce stade, il est difficile de déterminer si la caméra peut être remplacée. Il est probable que la principale force de ce cardan réside dans ses options d’objectif. La possibilité de remplacer les objectifs et de contrôler le zoom avec un mécanisme interne intégré peut être très utile pour les tireurs indépendants.

N’hésitez pas à donner votre avis dans la section commentaires ci-dessous.
