Appareil photo de cinéma.  Photo : CVP

Les principaux composants de Cinema Camera Rig

Vous êtes-vous demandé pourquoi la plate-forme de la caméra de cinéma a l’air si sexy et intimidante ? Heureusement, CVP a publié une vidéo qui explique tout. Lisez ci-dessous comment les principaux composants tels que la caméra, les dispositifs de surveillance, les objectifs, les contrôleurs, les tiges, les dispositifs de métadonnées, le télémètre, la matte box, le code temporel/Genlock, les captures de mouvement, les batteries, etc., se réunissent en un orchestre parfaitement coordonné afin que la caméra de cinéma puisse jouer idéalement sur un plateau de cinéma.

Lorsque vous regardez une plate-forme de caméra professionnelle bien construite qui est utilisée par une production haut de gamme, vous voyez beaucoup de choses dessus, qui peuvent sembler exagérées. Cependant, chaque composant a un certain rôle qui est crucial pour le fonctionnement de la caméra. CVP a mis en place une vidéo éducative qui explique assez bien tout cela. Nous l’avons simplifié encore plus et avons écrit des points clés afin que les cinéastes juniors (et même les seniors) puissent comprendre la logique derrière chaque composant.

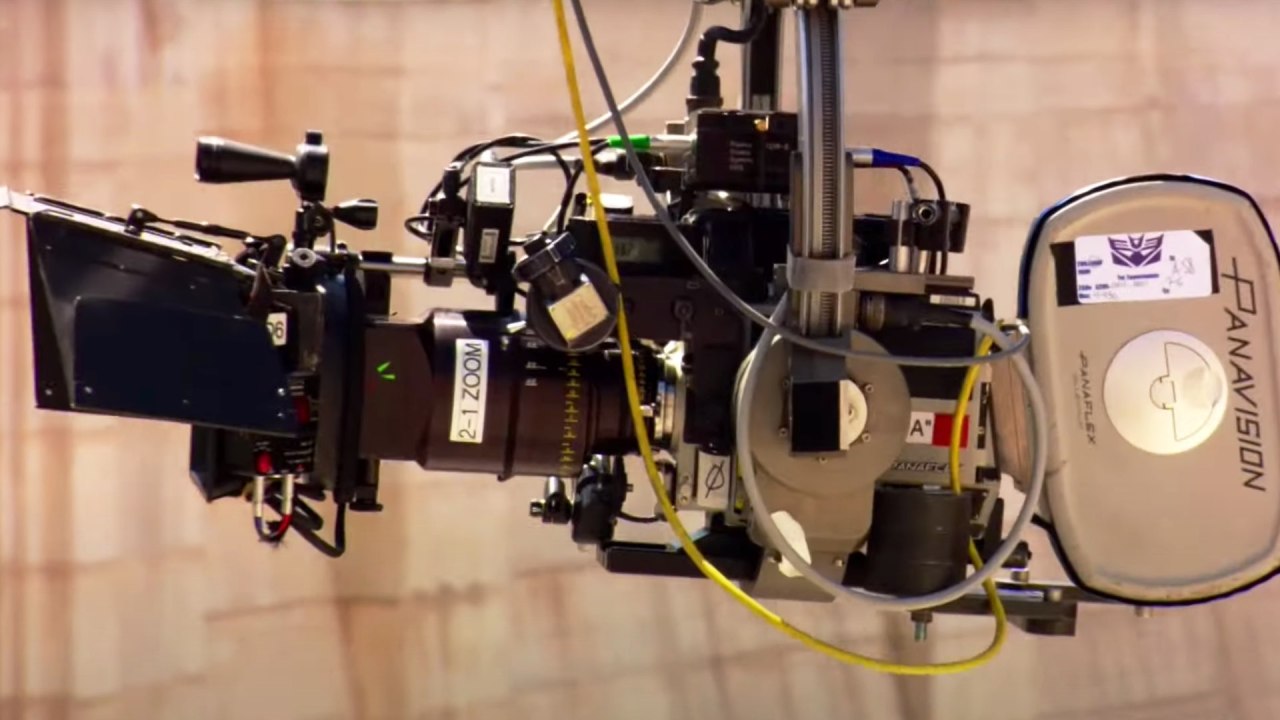

15e anniversaire de Transformers : une étape importante dans la cinématographie en action

Au cœur de chaque plate-forme se trouve la caméra. De manière générale, le premier composant installé est la plaque de base. La plaque de base doit être adaptée à l’utilisation spécifique de l’appareil photo – épaule, Steadicam, studio, etc. La plaque de base, comme son titre l’indique, est la base pour fixer d’autres composants, comme le support d’objectif et les accessoires. Ensuite, vous pouvez envisager d’assembler des cages qui vous permettent d’étendre les points de montage, les poignées, etc.

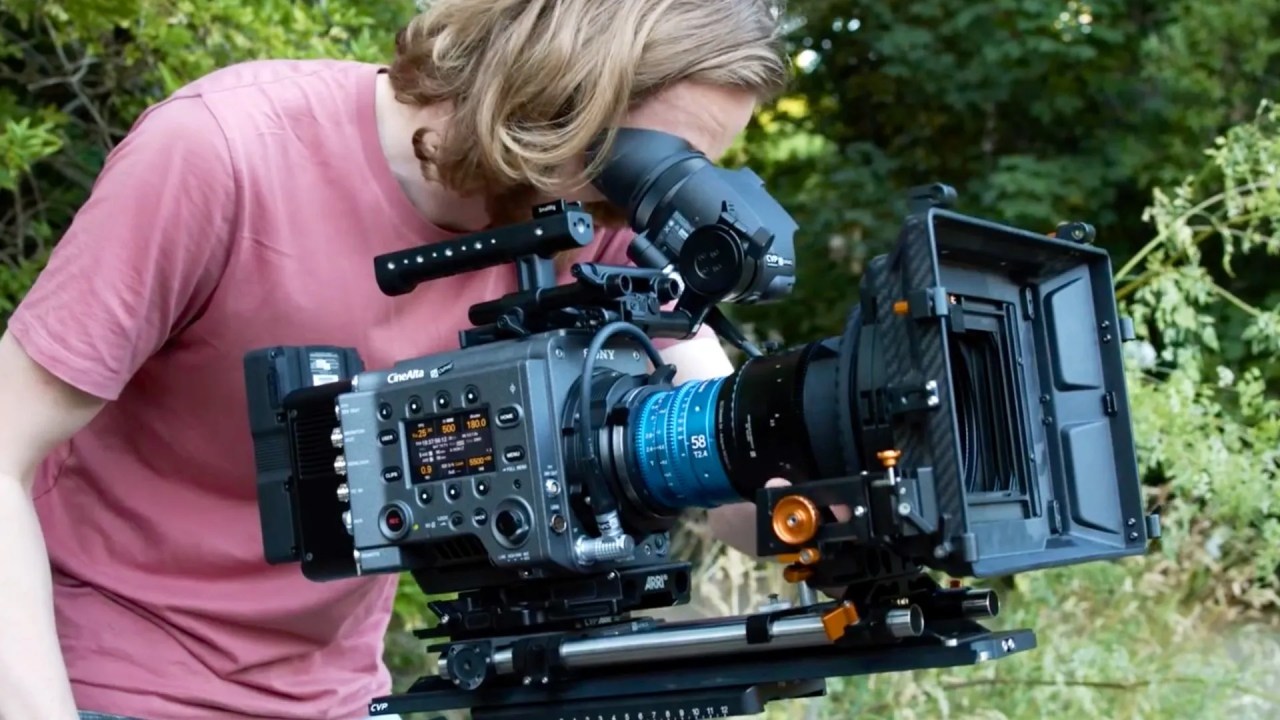

Cinéma féminin : Rencontrez la 1ère AC Amanda Wojtaszek

Le viseur et le moniteur sont cruciaux car ils vous permettent de voir l’image que vous créez. Bien qu’il ne soit pas nécessaire d’implémenter les deux, vous devez en utiliser au moins un. Le moniteur devrait être suffisant pour le travail en studio, cependant, lors de prises de vue à l’extérieur, le viseur pourrait être l’option idéale. Ensuite, vous devez réfléchir attentivement à la meilleure façon de monter l’EVF sur la caméra. Il existe des solutions mécaniques spécifiques qui permettent de changer l’angle de la caméra alors que l’œil de l’opérateur est dans une position fixe. Idéalement, l’EVF sera utilisé par l’opérateur et le moniteur par l’assistant caméra. Pour cela, vous devrez choisir les bons bras de moniteur, afin de sécuriser le moniteur en fonction de la demande spécifique.

Cinéma féminin - Rencontrez la directrice de la photographie vétéran Claudia Raschke.  Photo publiée avec l'aimable autorisation de Canon Europe

Les dispositifs de distribution sans fil situés sur la caméra sont utilisés pour la mise au point, le visionnage du réalisateur et le village vidéo. Ce sont essentiellement des émetteurs vidéo qui peuvent transmettre des flux vidéo directement de la caméra à des moniteurs externes sans latence. La capacité de zéro retard est essentielle pour les tireurs de mise au point qui ont besoin de faire la mise au point avec précision et en temps réel pendant la prise de vue. De plus, ces appareils sont également utilisés pour les applications caméra-cloud.

Système de distribution sans fil.  Photo : CVP

Dans la plupart des cas, les productions haut de gamme utilisent des objectifs de cinéma qui sont des objectifs entièrement manuels. Par conséquent, des appareils dédiés sont connectés pour contrôler l’objectif de manière efficace et précise. Le contrôle de ces objectifs peut être effectué mécaniquement (suivi de la mise au point) ou électroniquement par des moteurs/moteurs mécaniques dédiés appelés systèmes FIZ (Focus, Iris, Zoom) qui sont généralement fixés aux tiges sous l’objectif. De plus, vous voudriez obtenir les métadonnées de votre objectif en utilisant des protocoles comme Cooke/i. Ces métadonnées (T-Stop, étalonnage et distance de mise au point) peuvent être vitales pour le flux de travail SFX. Pour les objectifs qui n’ont pas ce protocole intégré, il existe d’autres solutions comme des appareils tiers qui doivent également être attachés à la plate-forme.

Contrôle de l'objectif cinéma.  Photo : CVP

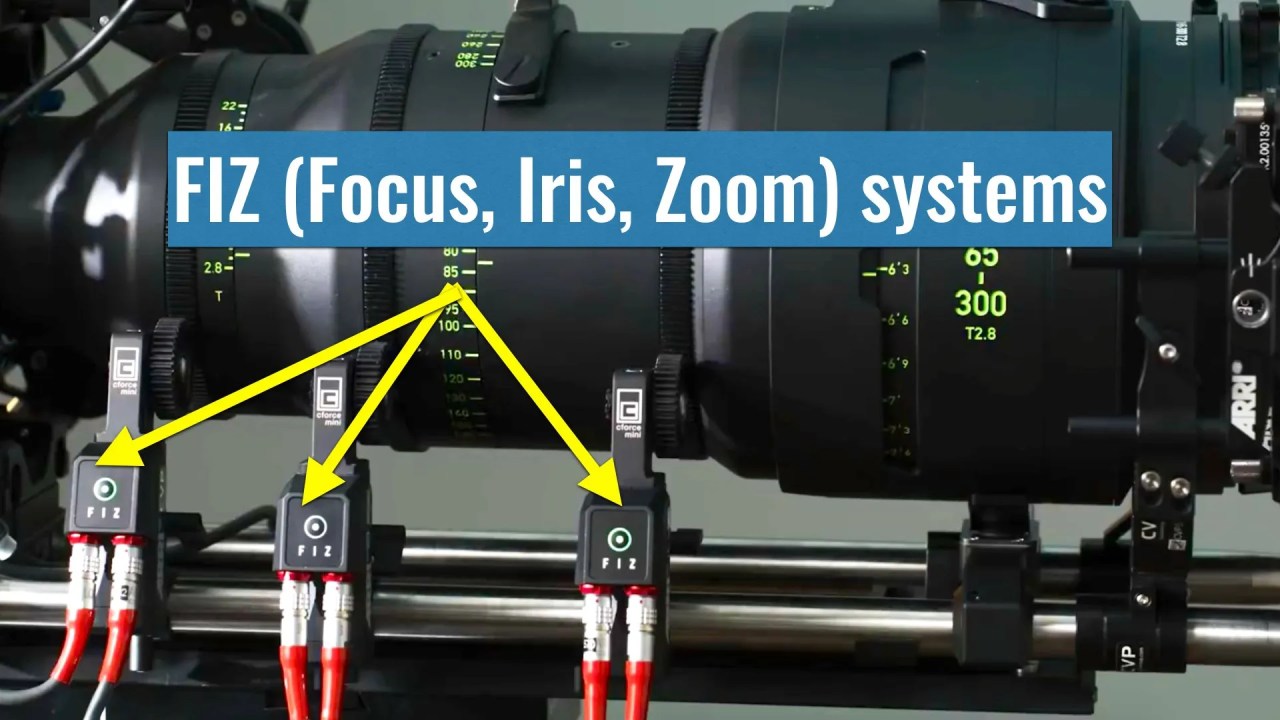

Systèmes FIZ (Focus, Iris, Zoom).  Photo : CVP

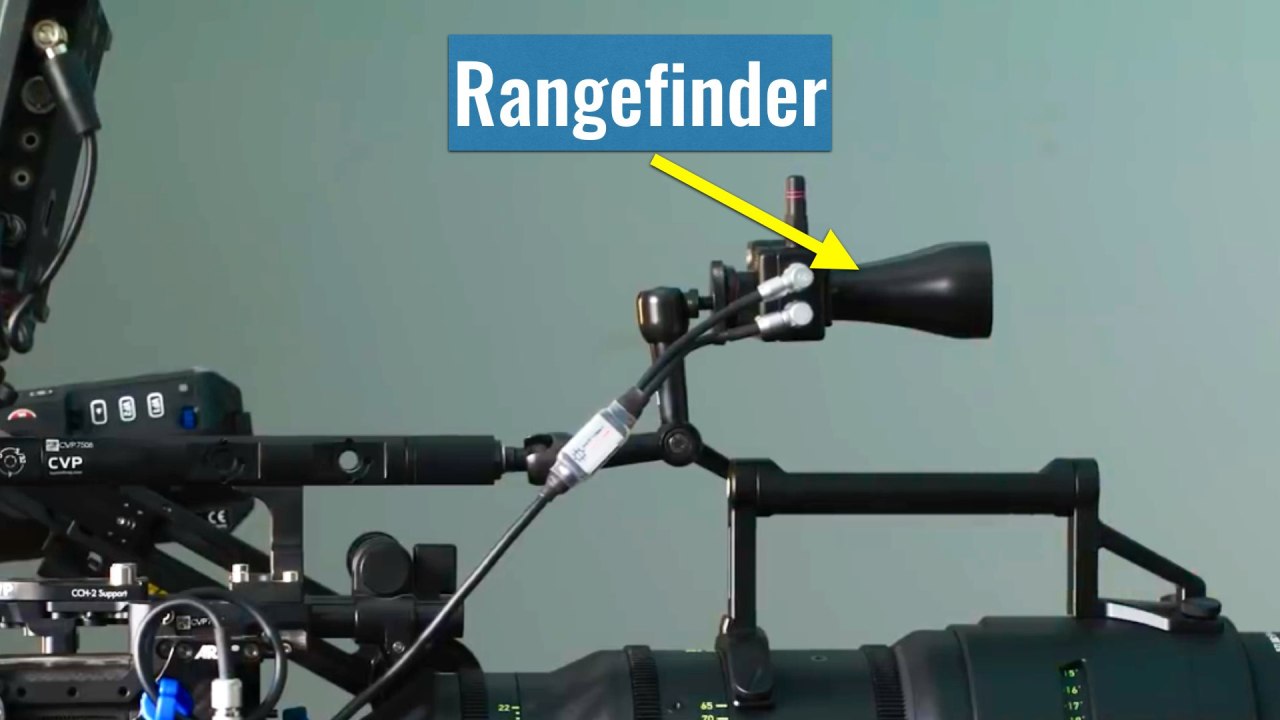

Beaucoup ont posé des questions sur cet appareil étrange situé au-dessus de l’objectif. C’est ce qu’on appelle un télémètre, et il est utilisé pour mesurer la distance du sujet en temps réel. La distance est ensuite affichée sur un système dédié, également situé sur la plate-forme de la caméra dans un endroit pratique pour que les tireurs de mise au point puissent lire les données facilement.

Télémètre.  Photo : CVP

Les boîtes mates sont utilisées pour essentiellement deux objectifs principaux, qui contrôlent la lumière qui pénètre dans l’objectif, et le second ajoute une filtration (filtres ND par exemple). Une matte box professionnelle doit être polyvalente, de sorte que les filtres et les adaptateurs peuvent être ajoutés et retirés facilement et rapidement lors d’une production coûteuse.

Boîte mate.  Photo : CVP

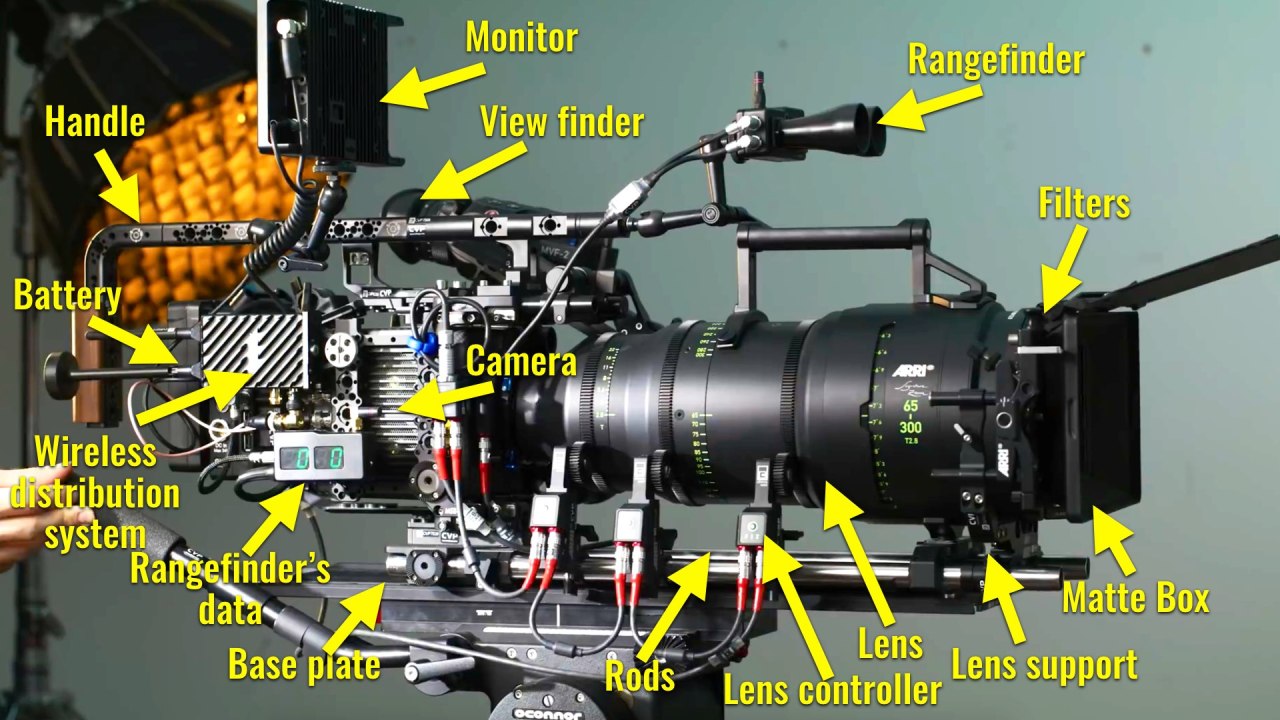

Une gestion efficace de l’alimentation est cruciale, non seulement pour la caméra elle-même, mais pour alimenter tous les composants et appareils décrits ci-dessus. Les batteries situées sur l’appareil photo sont appelées « batteries embarquées ». Il existe trois systèmes de montage : V-Lock, Gold-mount et B-mount, une nouvelle méthode de montage inventée par ARRI qui pourrait devenir une nouvelle norme. De plus, il existe des appareils qui vous permettent de connecter plus d’une batterie et de les changer sans éteindre l’appareil photo. Fondamentalement, vous ne voudriez pas éteindre la caméra pendant la production, car l’alimentation d’une caméra de cinéma peut prendre un certain temps, par rapport aux appareils sans miroir ou reflex numériques. Pour résumer, explorez la diapositive ci-dessous qui montre les composants sur lesquels nous avons écrit :

Les principaux composants de Cinema Camera Rig

Pour plus d’informations, regardez l’excellente vidéo CVP ci-dessous :
