Canon développe une caméra de cinéma Boxy haut de gamme

Le brevet est confirmé ! La demande de brevet des États-Unis n° 20210232024 publiée le 29 juillet 2021 montre clairement que Canon développe une caméra de cinéma compacte haut de gamme capable de filmer en ultra haute résolution, possède un grand capteur, des ND internes, et a une apparence et un fonctionnement presque identiques au Komodo ROUGE. Tous les détails principaux sont ci-dessous.

Comme nous l’avons Signalé précédemment, une demande de brevet par Canon, d’une nouvelle caméra de cinéma repérée, semble bien réelle. Pour être honnête, nous avions une tonne de doute puisque l’application décrit une caméra qui ressemble à RED Digital Cinema Komodo. Un pur imitateur. Cependant, nous avons trouvé l’application. Fondamentalement, il semble que Canon vise à développer une caméra de cinéma haut de gamme capable de filmer en ultra haute résolution (même au-delà de 8K) et possédant un grand capteur. Tous les détails majeurs sont cités ci-dessous.

Demande de brevet de Canon : nouvelle caméra de cinéma carrée haut de gamme

Un appareil d’imagerie à objectif interchangeable dans lequel un dispositif d’objectif peut être attaché à et détaché d’une monture formée sur une surface avant d’un corps d’appareil photo est connu. Il existe un appareil d’imagerie à objectif interchangeable dans lequel la distance entre une monture d’objectif et un capteur d’image est très courte, comme un appareil photo sans miroir dans lequel un miroir réfléchissant pour guider la lumière incidente sur un dispositif d’objectif vers un viseur optique n’existe pas.

Sur le côté droit de la surface de l’appareil d’imagerie vu de l’avant, en outre, un bouton REC (bouton de début/fin d’enregistrement) qui est actionné par un photographe, et des touches de fonctionnement pour changer les réglages de l’appareil photo sont fournis. En outre, une unité de microphone qui enregistre la voix et un couvercle de stockage de carte qui recouvre une chambre de stockage pour stocker une carte mémoire, qui est un support d’enregistrement, sont fournis.

Sur le côté de la surface supérieure de l’appareil d’imagerie, une unité d’affichage qui affiche une image capturée par l’appareil d’imagerie ou un menu de réglage de capture d’image, et des touches de fonctionnement permettant à un utilisateur de modifier les réglages de capture d’image sont fournies. En outre, des filetages femelles de trépied jusqu’à 1700d pour fixer un accessoire externe, et des contacts électriques pour communiquer avec l’accessoire externe sont fournis.

L’accessoire externe est, par exemple, un panneau d’affichage qui affiche une image capturée ou une image enregistrée, une unité de poignée dans laquelle un terminal de microphone est intégré, ou un terminal de communication externe tel qu’un smartphone. Si le terminal de communication externe tel qu’un smartphone est connecté à l’appareil d’imagerie, l’utilisateur peut définir le menu de capture d’image de l’appareil d’imagerie ou donner une instruction de capture d’image via le terminal de communication externe, et une image capturée ou une image enregistrée peut être affiché sur un écran d’affichage du terminal de communication externe.

Une configuration peut être utilisée dans laquelle l’accessoire externe et l’appareil d’imagerie sont connectés ensemble en utilisant non seulement une connexion câblée via les contacts électriques mais également un réseau local sans fil (LAN) basé sur la fidélité sans fil (Wi-Fi) ou une communication sans fil fonction fournie dans le smartphone. Par exemple, une ligne de téléphone mobile basée sur le système de communication mobile de quatrième génération ou le système de communication mobile de cinquième génération peut être utilisée. En outre, une configuration peut être utilisée dans laquelle l’appareil d’imagerie communique sans fil avec l’extérieur via l’accessoire externe.

Du côté de la surface arrière de l’appareil d’imagerie, des parties de stockage de batterie qui stockent des batteries 1070, et des bornes d’entrée/sortie externes 1021 comprenant une borne de connexion externe et une borne d’alimentation sont prévues. Les parties de stockage de batterie sont placées à deux endroits l’un au-dessus de l’autre, de sorte que, même dans le cas où l’une des batteries est épuisée, l’autre batterie peut fournir de l’énergie. Ainsi, il est possible d’utiliser l’appareil photo en continu en remplaçant la batterie sans éteindre l’appareil photo.

Entre la monture d’objectif et le capteur d’image, une unité de densité neutre (ND) est prévue et fixée à l’élément de support de capteur d’image avec des vis. L’unité ND comprend une pluralité de filtres ND ayant différentes densités en tant que composants optiques. Les filtres ND réduisent la lumière incidente, ce qui permet de réduire la vitesse d’obturation ou d’ouvrir le diaphragme de l’objectif lors de la capture d’une image.

L’unité principale comprend le substrat principal qui contrôle le fonctionnement de l’appareil d’imagerie, un dissipateur thermique connecté thermiquement au substrat principal, une plaque de dissipation thermique qui recouvre le dissipateur thermique et des ventilateurs qui envoient de l’air dans le dissipateur thermique. Le dissipateur thermique 1402 est moulé par moulage sous pression d’aluminium, qui a une excellente conductivité thermique.

Le capteur d’image est un capteur à dispositif à couplage de charge (CCD) ou un capteur métal-oxyde-semi-conducteur complémentaire (CMOS) et comprend un convertisseur analogique-numérique (A/N). Le capteur d’image comprend une pluralité de pixels de détection de différence de phase. L’unité de traitement de signal vidéo peut effectuer un calcul de corrélation à l’aide de signaux émis par la pluralité de pixels de détection de différence de phase, et sur la base du résultat du calcul de corrélation, contrôler la position focale du dispositif d’objectif fixé, réalisant ainsi une mise au point automatique à l’aide d’un plan de phase d’imagerie méthode de détection des différences.

Le capteur d’image peut être dans la plage d’environ 0,5 pouces (8 mm), ⅔ pouces, le format S35 pour les films, photo plein format 35 mm, et peut être d’au moins environ 1,0 pouces ou 6 × 17 cm ou plus. Le capteur d’image peut également avoir une taille d’au moins environ 10,1 x 5,35 mm, 24,4 x 13 7 mm, 30 x 15 mm, 36 x 24 mm, 56 x 42 mm ou 186 x 56 mm.

Lorsque le photographe sélectionne l’enregistrement, les données vidéo générées par l’unité de traitement de signal vidéo sont soumises à un traitement prédéterminé, étant ainsi converties en divers formats. Ensuite, les données vidéo sont envoyées au substrat de carte et enregistrées sous forme de vidéo sur un support d’enregistrement. D’autre part, dans un cas où un connecteur prédéterminé est connecté à la borne de connexion externe, l’unité de traitement de signal vidéo peut délivrer le signal vidéo à la borne de connexion externe, transmettant ainsi le signal vidéo à un dispositif externe.

Dans l’appareil d’imagerie selon le présent exemple de mode de réalisation, par exemple, la lumière reçue par le capteur d’image est convertie en données d’image numériques d’au moins approximativement 23 images/seconde (fps), et les données d’image numériques sont enregistrées dans le support d’enregistrement par le substrat de la carte. La fréquence d’images peut être réglée dans une plage d’environ 1 à 250 ips ou plus. Par exemple, l’appareil d’imagerie peut modifier la fréquence d’images en fonction de la résolution définie. Autrement dit, dans un mode de résolution « 5K », la fréquence d’images est réglée sur environ 1 à 100 ips. Dans un mode de résolution « 4K », la fréquence d’images est réglée sur environ 1 à 125 ips. En mode quadruple haute définition (QHD), la fréquence d’images est réglée sur environ 1 à 125 ips. Dans un mode de résolution « 3K », la fréquence d’images est réglée sur environ 1 à 160 ips. Dans un mode de résolution « 2K », la fréquence d’images est réglée sur environ 1 à 250 ips. Par exemple, la fréquence d’images peut être définie sur 20, 23,976, 24, 30, 60 ou 120 images/seconde, ou une autre fréquence d’images entre ces fréquences d’images, ou une fréquence d’images supérieure ou égale à ces fréquences d’images.

L’appareil d’imagerie peut produire des données d’image avec une résolution « 2K » (par exemple, 16:9 (2048×1152 pixels) ou 2:1 (2048×1024 pixels)) ou une résolution « 3K » (par exemple, 16:9 (3072 ×1728 pixels) ou 2:1 (3072×1536 pixels)). L’appareil d’imagerie 1000 peut également sortir des données d’image avec une résolution « 4K » (par exemple, 4096 × 2540 pixels, 16:9 (4096 × 2304 pixels) ou 2:1 (4096 × 2048 pixels)) ou une résolution « 4,5K ». Résolution horizontale. L’appareil d’imagerie peut également produire des données d’image basées sur QHD (par exemple, 3840 × 2160 pixels) ou avec une résolution horizontale « 5K » (par exemple, 5120 × 2700), une résolution « 6K » (par exemple, 6144 × 3160) ou une Résolution « 8K » (par exemple, 7680 × 4320). En outre, l’appareil d’imagerie peut produire des données d’image avec une résolution supérieure ou égale à ces résolutions. L’appareil d’imagerie peut être configuré pour enregistrer ou sortir des données d’image ayant au moins une résolution horizontale entre l’une quelconque des résolutions ci-dessus. En outre, la résolution est d’au moins une valeur entre les valeurs ci-dessus (ou toute valeur entre les valeurs ci-dessus) et peut prendre environ 6,5 K, 7 K, 8 K, 9 K ou 10 K, ou toute valeur entre ces valeurs. Dans le présent exemple de mode de réalisation, dans un terme représenté dans un format xK (2K, 4K, etc.), le nombre de « x » fait référence à une résolution horizontale approximative. Une résolution « 4K » correspond à environ 4000 pixels horizontaux ou plus. Une résolution « 2K » correspond à environ 2000 pixels horizontaux ou plus.

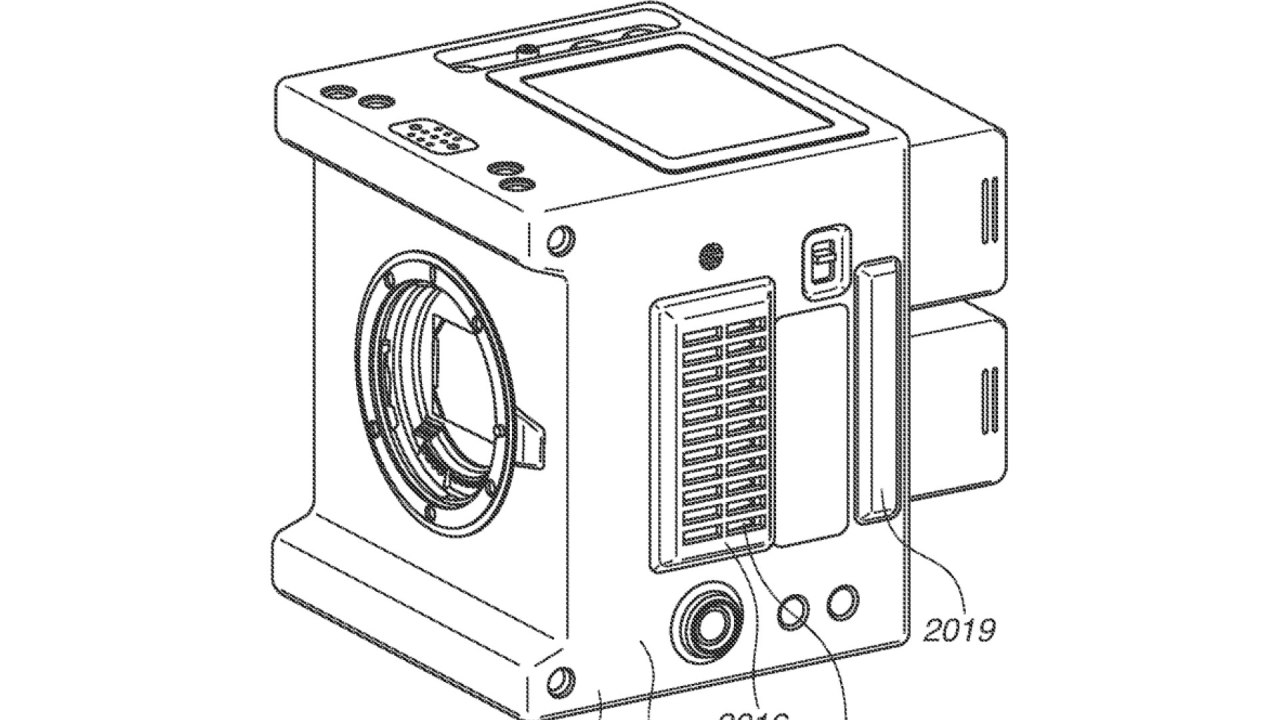

Demande de brevet de Canon : nouvelle caméra de cinéma carrée haut de gamme : copie de la RED Komodo. Rendu d'image : Chung Dha

Cette caméra de cinéma de taille carrée semble être un projet très ambitieux de Canon. Le grand capteur, la résolution 8K (ou même 10K), les filtres ND internes, la consommation d’énergie intelligente et d’autres options essentielles pour les cinéastes sont des spécifications puissantes qui peuvent transformer cette caméra en la caméra Cinema EOS la plus vendue. Il n’y a cependant aucune information sur l’obturateur global – qui manque dans l’application. Mais nous le dirons encore. Il s’agit d’une copie pure du RED Komodo en ce qui concerne le design et la fonction. Il sera fascinant de révéler plus d’informations sur l’annonce réelle de cet appareil photo super intrigant.
