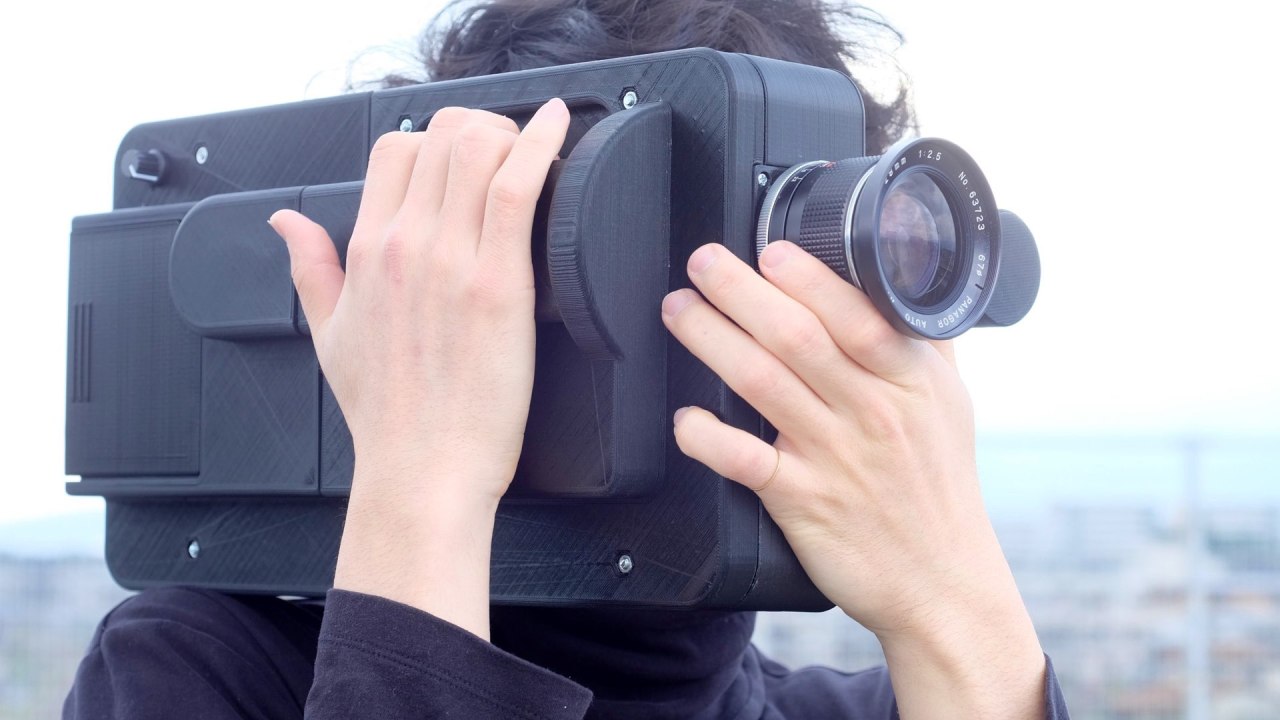

Caméra cinématographique 35 mm bricolage
Avez-vous déjà pensé à fabriquer votre propre appareil photo ? Oui bien sur. Cependant, avez-vous déjà pensé à construire votre propre caméra cinématographique 35 mm ? Eh bien, l’ingénieur en mécanique Yuta Ikeya l’a fait. Et ça marche plutôt bien. Regardez cette merveille du cinéma, une caméra imprimée en 3D chargée d’un film photographique 35 mm, et qui fonctionne (presque) comme une ARRIFLEX ????
Yuta Ikeya, designer et ingénieur en mécanique, a eu un rêve. « Pouvons-nous profiter plus facilement de la réalisation de films analogiques ? Pouvons-nous le faire sans investir dans des équipements d’occasion coûteux et des stocks de films cinématographiques que vous ne savez pas si votre laboratoire local accepte ? » se demanda-t-il. Par conséquent, il a décidé de relever le défi et de construire sa propre caméra cinématographique 35 mm. « J’ai conçu et construit cet appareil photo principalement avec des pièces imprimées en 3D. Vous pouvez charger un film photographique 35 mm ou assembler plusieurs rouleaux pour filmer des séquences plus longues. Cette caméra pourrait être un bon point de départ pour votre expérience de réalisation de films analogiques », déclare-t-il et ajoute : « Bien que ce prototype ne soit pas encore parfait, il ouvre de nombreuses possibilités de construction d’une caméra de cinéma analogique par vous-même ». « Regardons.
Pouvons-nous profiter plus facilement de la réalisation de films analogiques ? Pouvons-nous faire cela sans investir dans l’équipement d’occasion coûteux et les stocks de films cinématographiques que vous ne savez pas si votre laboratoire local accepte ?
Ingénieur Yuta Ikeya
Yuta avait pour objectif de créer un nouveau concept de caméra analogique légère, abordable et facile à utiliser. « J’ai conçu ce produit pour être le premier pas dans le monde du cinéma analogique. L’utilisateur raccorde un film photographique 35 mm pour le rendre plus long et le charge dans une cartouche dédiée pour filmer de courtes séquences. En utilisant un film facilement disponible (C-41) au lieu d’un film cinématographique professionnel (ECN-2), l’ensemble du processus est beaucoup plus facile à démarrer ». Yuta élabore. Tout le processus (conception, modélisation, fabrication, assemblage et test) a été mené par Yuta. Le projet a été initié par son intérêt pour la cinématographie analogique. « Je savais que tourner un film avec de la pellicule coûte incroyablement cher. Même le simple fait de l’essayer était trop difficile car je ne connaissais pas les gens qui le faisaient, je ne connaissais pas de laboratoire pour traiter les films et je n’avais pas le bon équipement avant tout », explique Yuta. De plus, il dit que le Super 8 est relativement disponible et largement utilisé par les photographes/vidéastes analogiques, mais sa résolution limitée rend les résultats difficiles à obtenir. C’était la raison de se concentrer sur le film photographique 35 mm.
J’ai conçu et construit cet appareil photo principalement avec des pièces imprimées en 3D. Vous pouvez charger un film photographique 35 mm ou assembler plusieurs rouleaux pour filmer des séquences plus longues. Cet appareil photo pourrait être un bon point de départ pour votre expérience de réalisation de films analogiques.
Ingénieur Yuta Ikeya
Après avoir construit quelques prototypes pour tester différents mécanismes de transfert du film par intermittence, Yuta a décidé d’opter pour l’engrenage synchronisé mécaniquement et le mécanisme à came entraîné par un seul moteur à courant continu. Le moteur est contrôlé par Arduino. La lumière provenant de l’objectif est divisée par le demi-miroir avant l’obturateur rotatif, permettant au tireur de voir l’image en temps réel à travers le viseur. Cela diminue la quantité de lumière projetée sur le film, mais cela peut être compensé par la sensibilité ISO élevée des films à haute vitesse. Pour ce prototype fonctionnel, presque tous les composants sont imprimés en 3D en PLA renforcé. Pour ceux qui ne sont pas familiers avec le fonctionnement réel d’un appareil photo argentique, assurez-vous de lire notre article qui montre le fonctionnement précis à l’intérieur d’un appareil photo argentique à l’aide de séquences ultra ralenties (Regardez les belles tripes d’un appareil photo argentique à 1000 ips avec l’aide de Phantom Flex4K).
L’utilisateur raccorde un film photographique 35 mm pour le rendre plus long et le charge dans une cartouche dédiée pour filmer de courtes séquences.
Ingénieur Yuta Ikeya
En ce qui concerne l’appareil photo de Yuta, consultez le BTS ci-dessous :
En ce qui concerne les résultats finaux du projet de Yuta, explorez la vidéo ci-dessous :
Bien que ce ne soit pas précis et net comme un ARRIFLEX/ Aaton/ Panavision, la caméra cinématographique de Yuta peut être définie comme une merveille. La simplicité de l’ingénierie et de la conception intelligentes est juste là, et c’est l’éclat derrière tout cela ! De plus, les images ont l’air assez spéciales. Que pensez-vous de cela?
